噴霧泵主要由曲軸箱、缸套組件、泵頭組件等組成。
在泵頭的排液腔一側裝有安全閥，另一側裝有溢流閥。
在進液腔蓋上方設有放氣孔，以放盡該腔空氣；在進液腔蓋下方設有防凍放液孔，可以放盡進液腔內液體。
泵頭組件是泵的液力端。在泵頭下部裝有三組吸液閥，上部裝有三組排液閥。
三個高壓腔端部的壓蓋上均設有放氣孔，為開泵時或工作中需放盡各腔的空氣而設置。

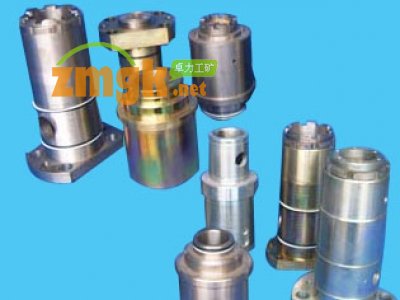

高壓鋼套組件，柱塞密封為三道矩形密封圈。
